Metingen en grafiek

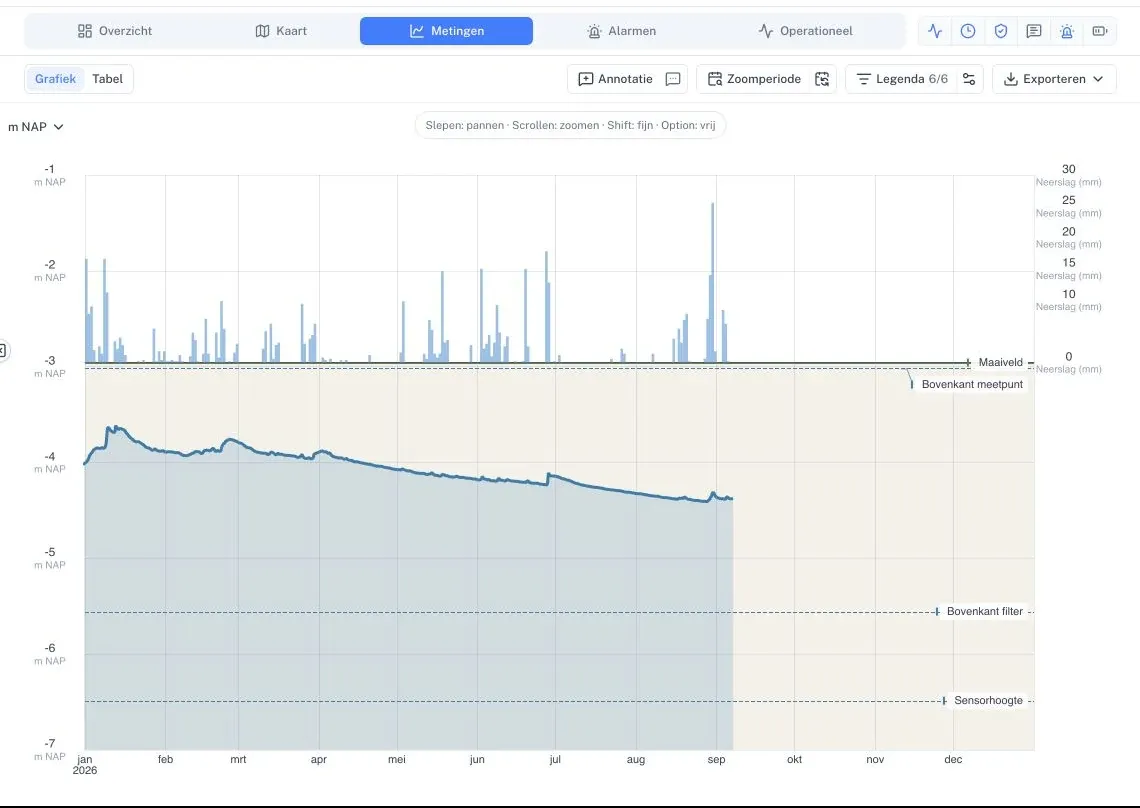

De grafiek combineert de actieve meetreeksen met referentielijnen en optionele contextdata. Standaardinstellingen volgen het meetpunttype. Een grondwatermeetpunt krijgt bijvoorbeeld een grondwaterweergave; een regenstation wordt als aaneengesloten staafdiagram getoond.

Bediening

• Sleep horizontaal om door de tijd te pannen.
• Scroll om in of uit te zoomen.
• Gebruik Shift voor kleine stappen wanneer snelle tijdnavigatie aanstaat.
• Gebruik Option of Alt om zonder tijdvaksprongen te navigeren.
• Activeer Zoomperiode om een exacte periode op het canvas te tekenen.

De statusmelding boven de grafiek gebruikt één vaste plaats. De korte hint noemt alleen slepen en scrollen; deze pagina beschrijft de aanvullende toetsen. De melding verandert van kleur en tekst bij laden, aanvullen of een probleem.

Reeksen en vlakken

Open Legenda om een meetreeks of referentielijn zichtbaar te maken. Voor iedere lijn kun je een kleur kiezen en een vlak onder de lijn inschakelen. Het vlak volgt standaard een lichtere versie van de lijnkleur; je kunt ook een eigen vlak-kleur kiezen via dezelfde uitgebreide kleurenkiezer.

Referentielabels liggen aan de rand van het canvas en zijn zelf interactief. Beweeg je over de referentielijn, dan blijft de gewone meetwaardetooltip beschikbaar.

Y-as

Nieuwe grafiekvoorkeuren gebruiken m t.o.v. maaiveld zodra de benodigde maaiveldhoogte beschikbaar is. Anders valt de grafiek veilig terug op NAP. Je kunt de hoogtereferentie wisselen tussen NAP, maaiveld en bovenkant meetpunt wanneer de benodigde metadata beschikbaar is. De y-as kan automatisch meebewegen of worden vastgezet. Vallen er bij een vaste as waarden buiten beeld, dan verschijnt rechts een actie om de as passend te maken.

Eenheden kunnen bij iedere tik of eenmaal aan de rand van de as worden weergegeven. Bij neerslag staat de tweede waarde-as rechts.

Neerslag

Neerslag staat standaard aan, per dag geaggregeerd en op het maaiveld weergegeven. VENV kiest een nabij eigen of KNMI-station volgens je voorkeur. Je kunt het station snel vanuit de legenda wisselen of de uitgebreide opties in de grafiekinstellingen openen.

Lees Hoogtereferenties en Neerslag voor de inhoudelijke betekenis.
